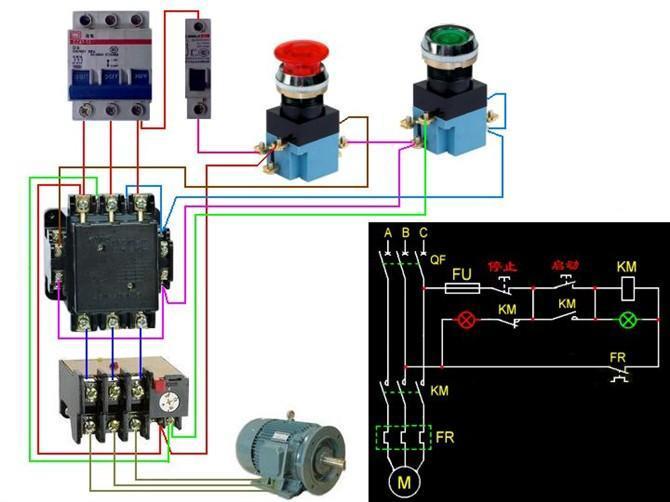

1、电机：

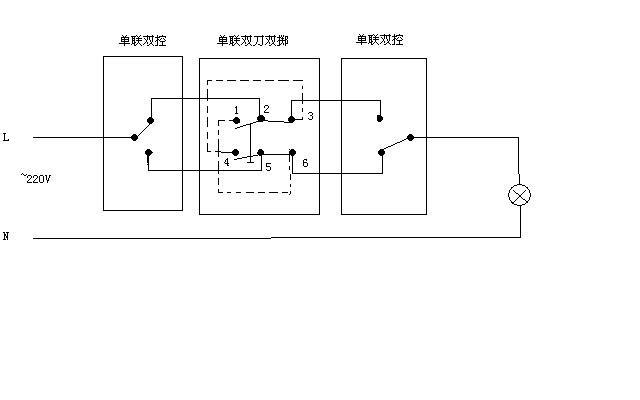

2、灯三控接线图 双控灯 三联开关接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

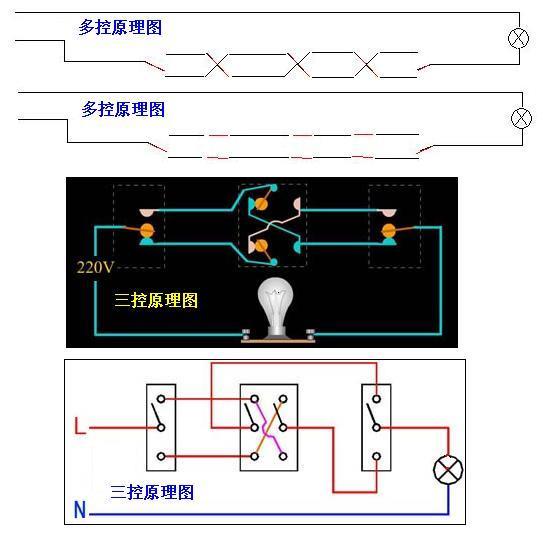

接线可看下面的原理图。
三联开关接线图
2、串联电路。
替换高清大图
多条电线的首尾依次相连，连接起来的线路，叫串联电路。也就是电流只有一条通路的连接法。

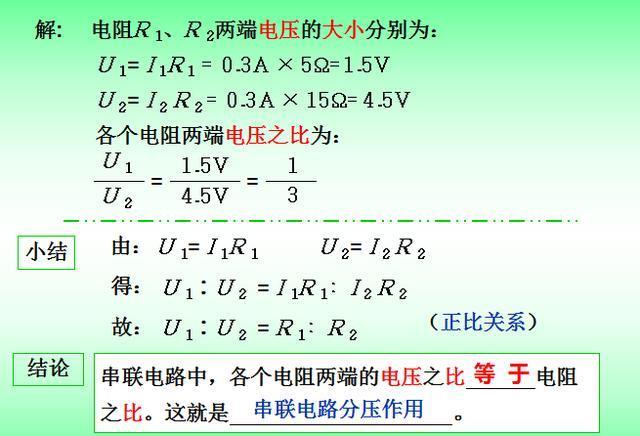

电路串联特点为每条线电流与总电流相等。（丨=丨1=丨2=|3……）
总电压等于各电路上电压（U=U'1+U2+U3:……）

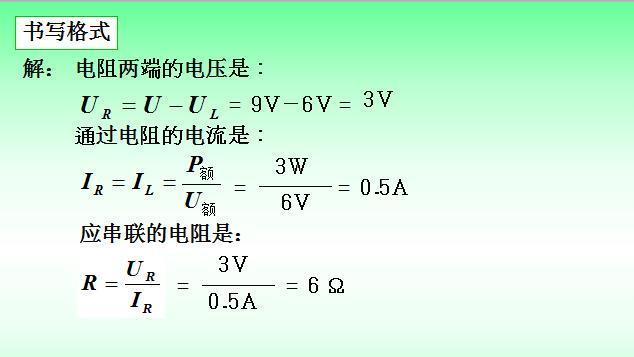

总电阻值等于负载阻值之和。（R=R1+R2+R3……）
在这里给大家几个例子，最简单的就是串联接线，就像电动车电池，接线方法就是串联接线法。
假如一个60V电动车的电池它是串联接起来的，12V一只串起来四只加起来就是60V。

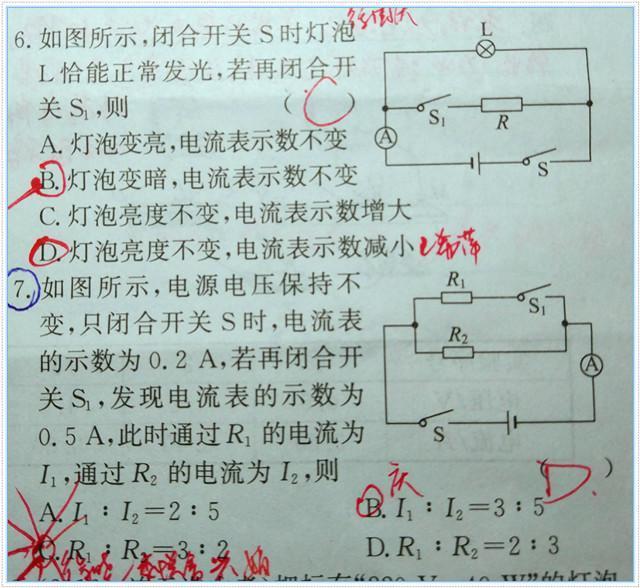

并联电路：无论你有多少条线，并列连接起来的接法，称为并联电路。
并联特点；各路端的电压相等，并为一条相接。（U1=U2二U3……）也就是说你无论多少条线的电压降解到最后，为一条的电压还是相等的，
并联的流（l=|1十l2+l3……）也就是说你有多少条线的电流相加的总和？并联的负载越多，他总电电阻值越小，供电的电流就越大，负荷越重。
电源的并联；把所有的电源的正极连接起来，为电源的正极。把所有的电源的负极连接起来，为电源的负极。在电路中，这样称为并联电路
混联电路：在电路中又有并联电路也有串联电路的电路

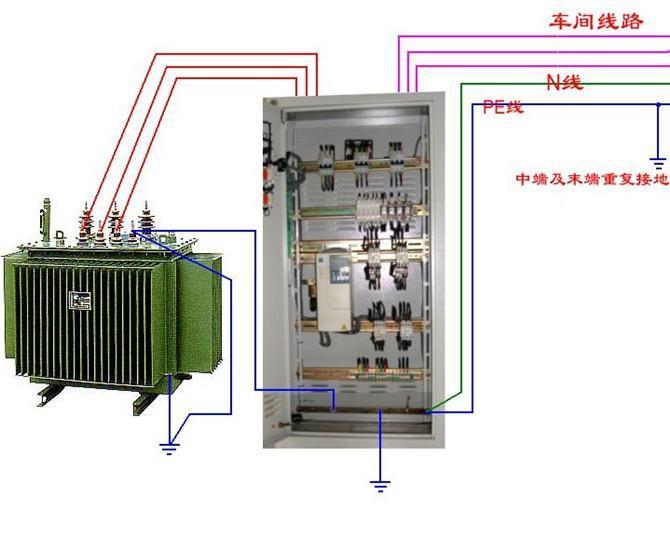

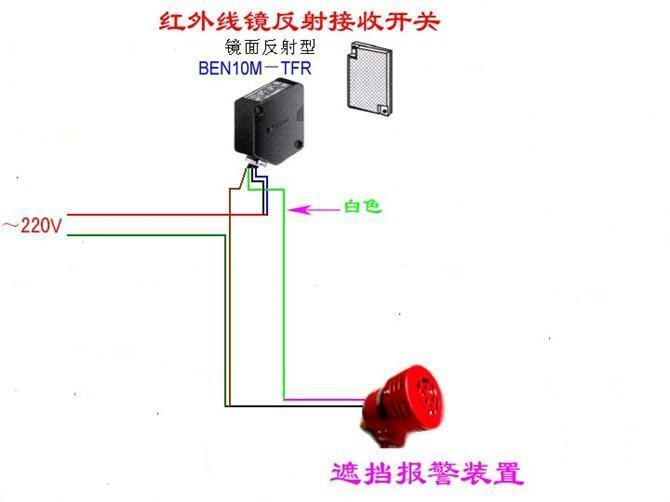

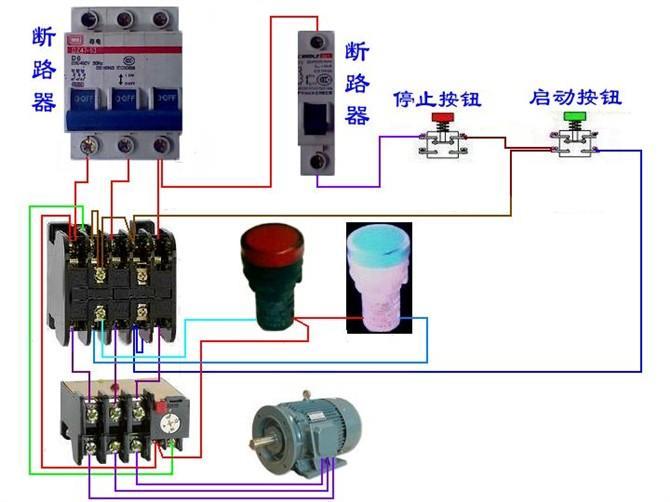

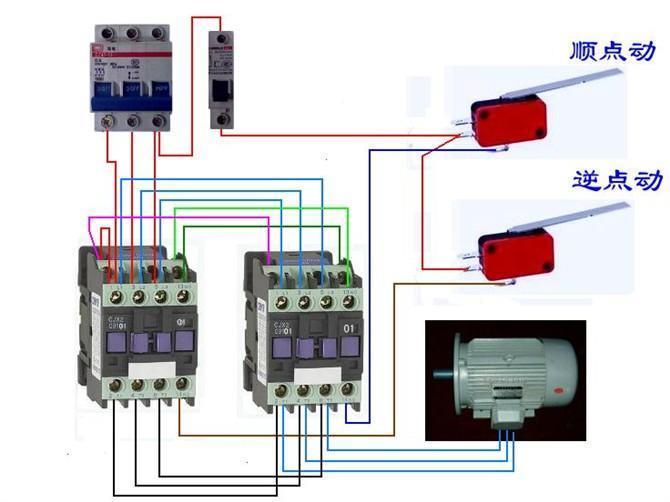

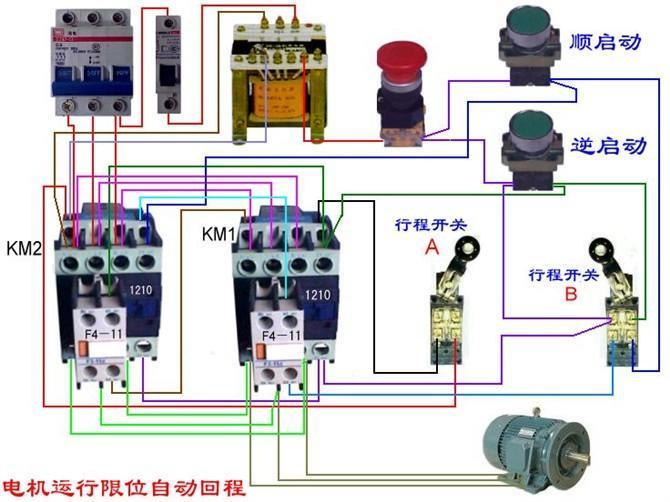

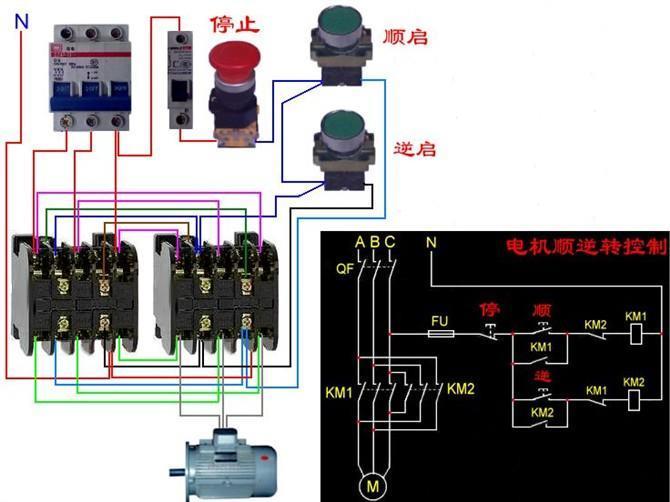

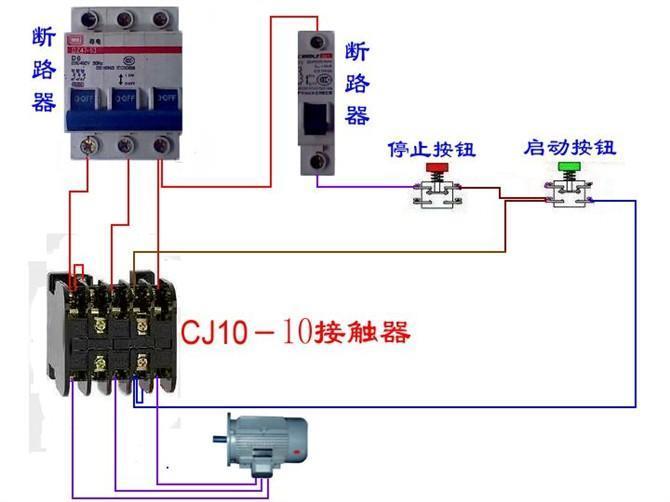

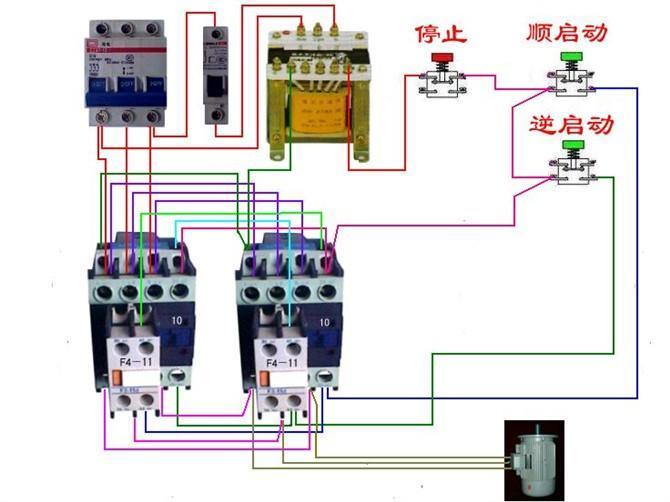

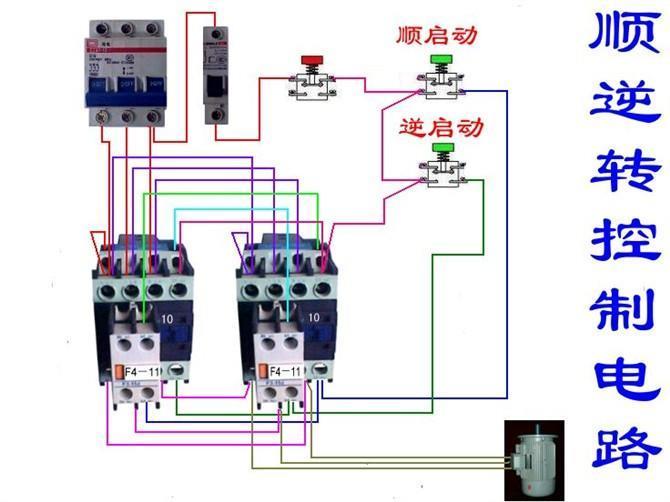

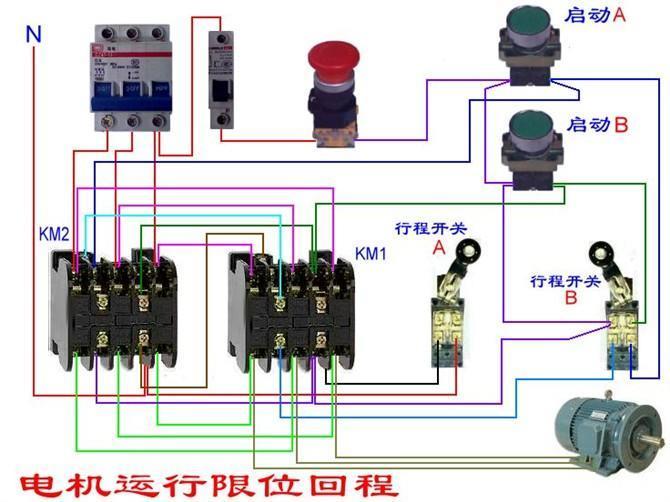

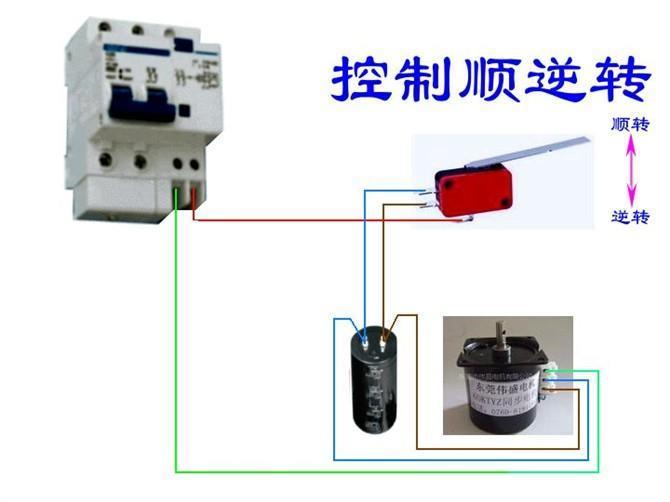

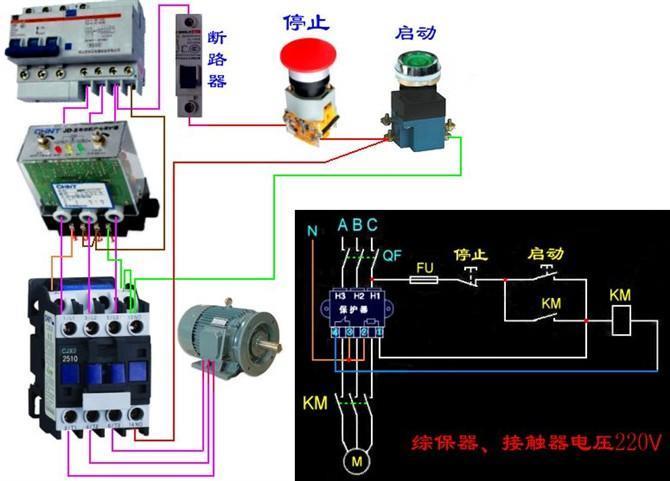

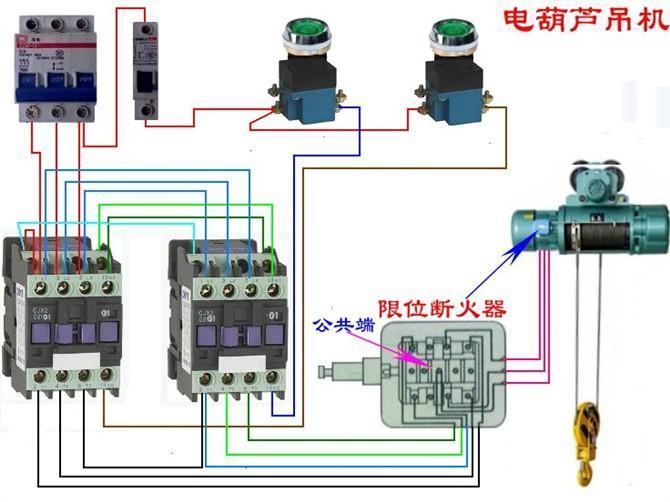

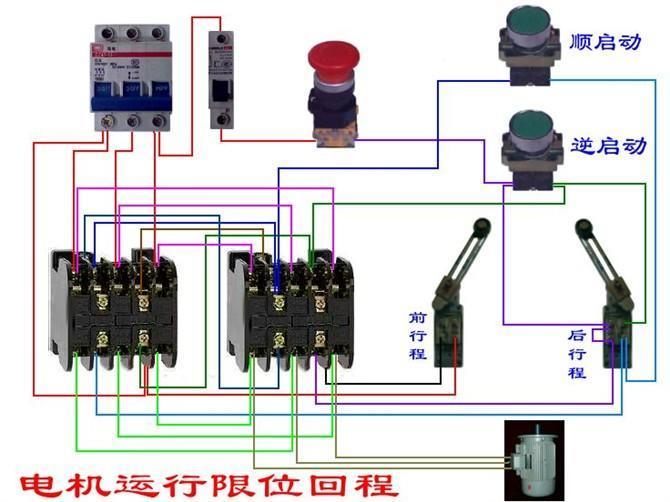

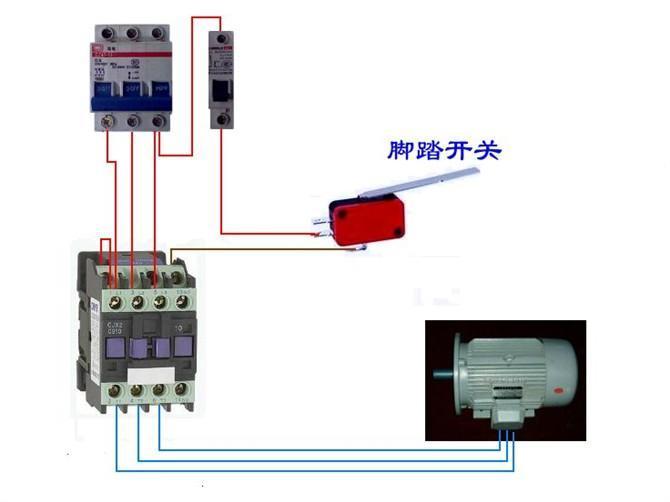

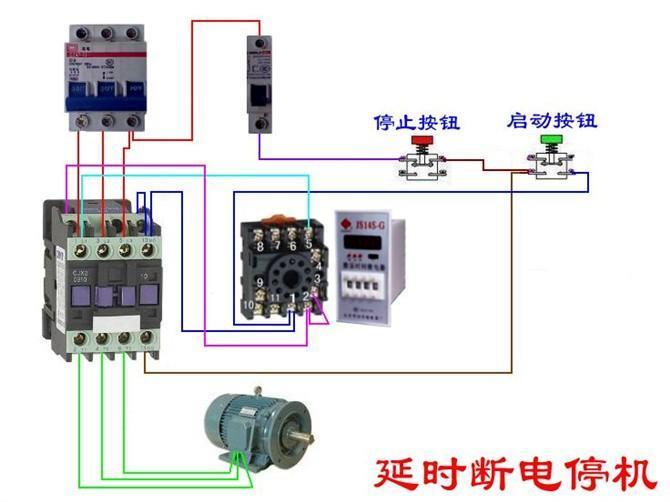

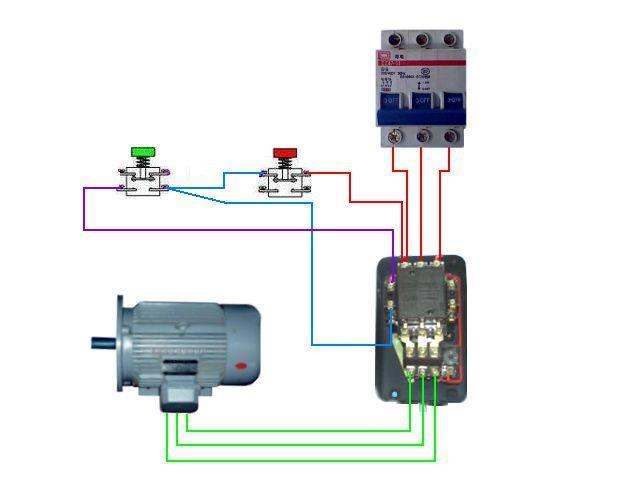

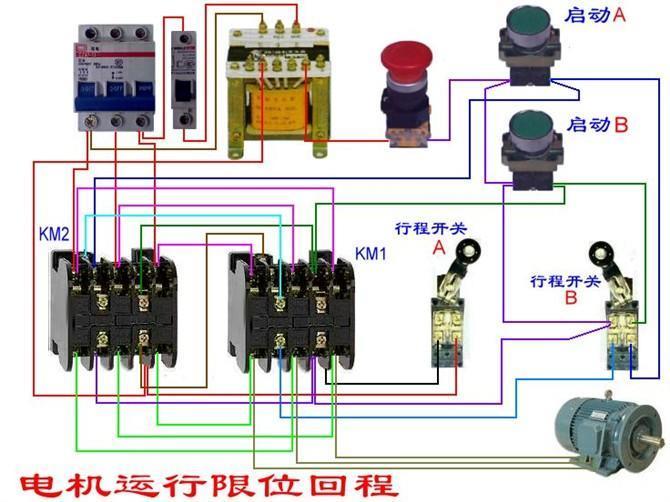

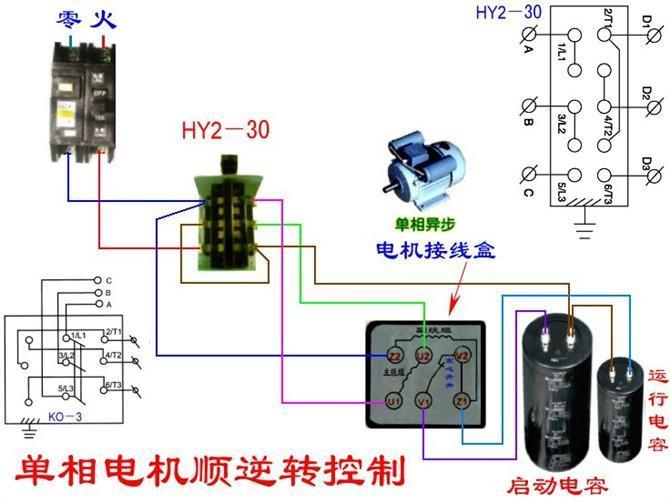

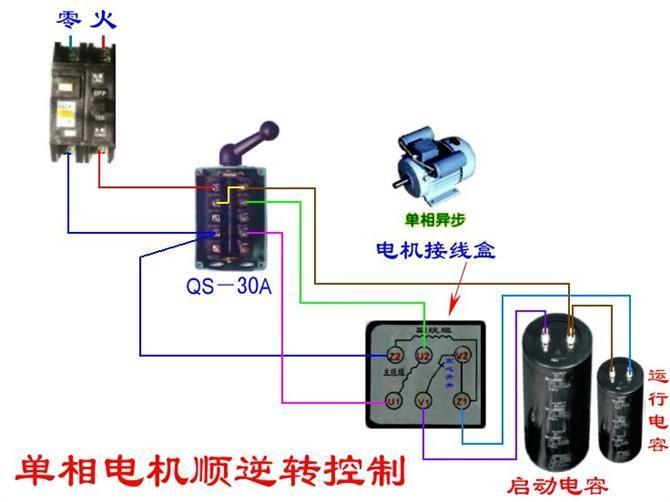

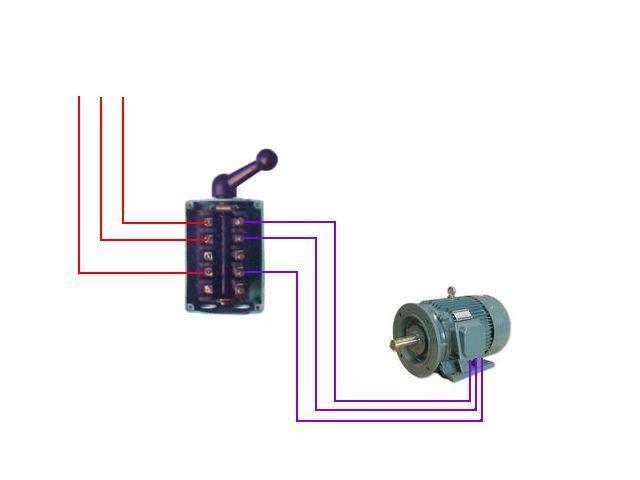

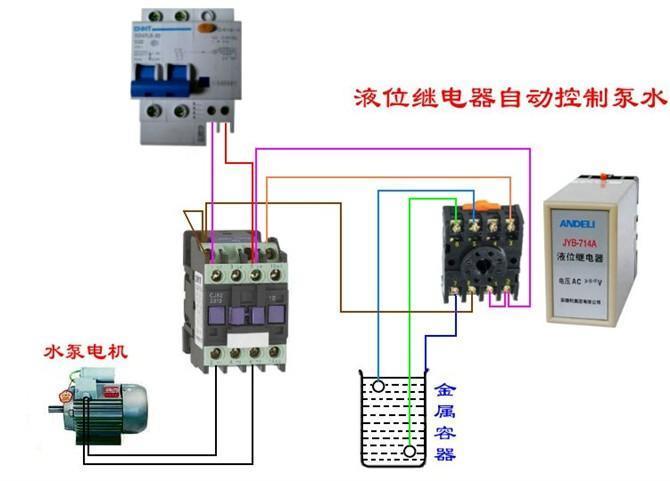

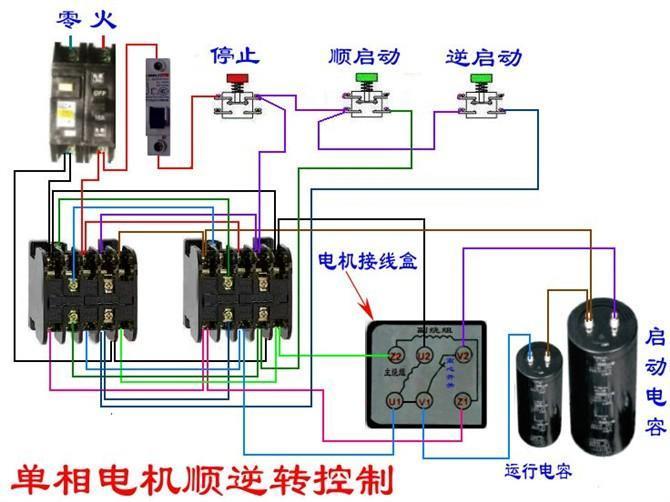

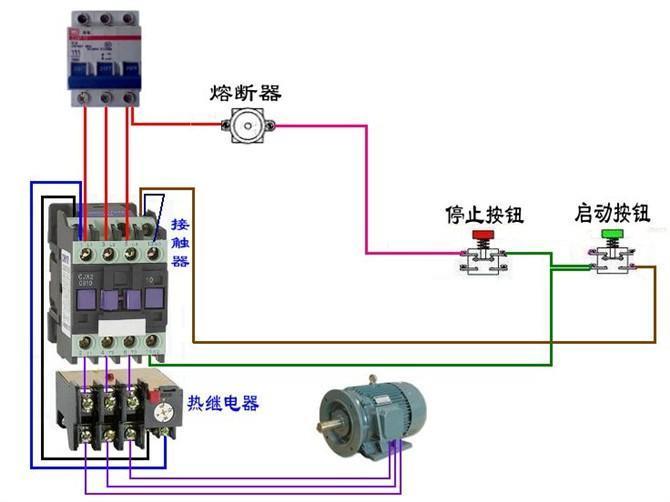

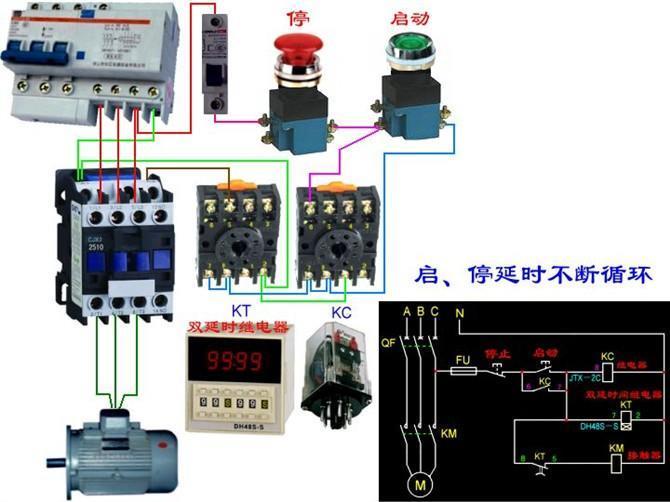

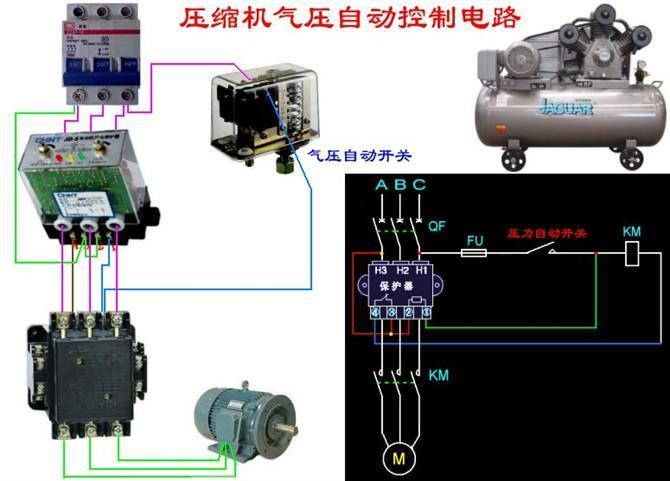

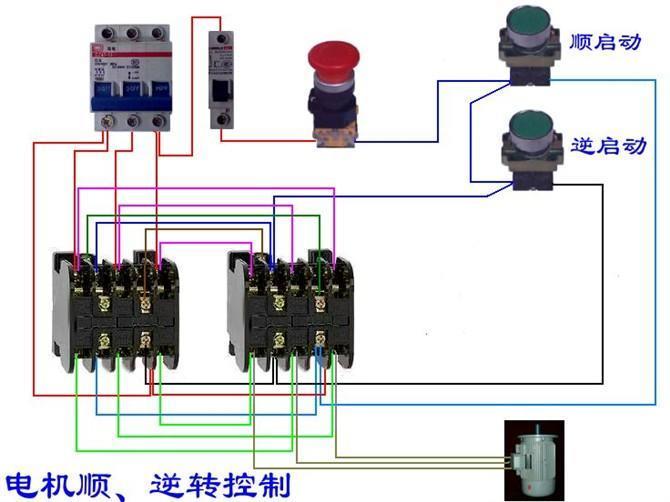

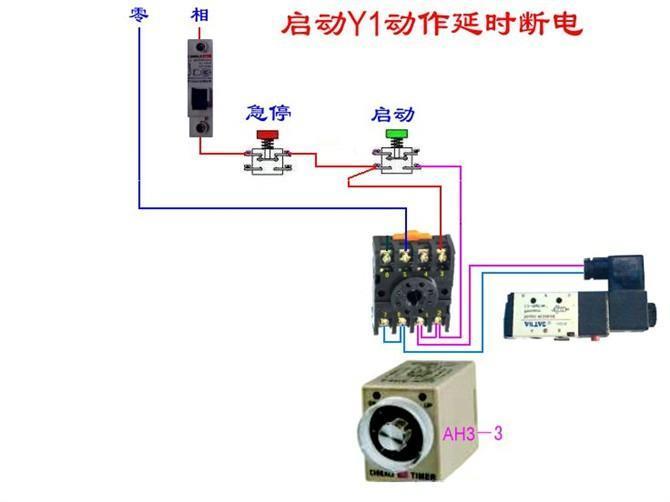

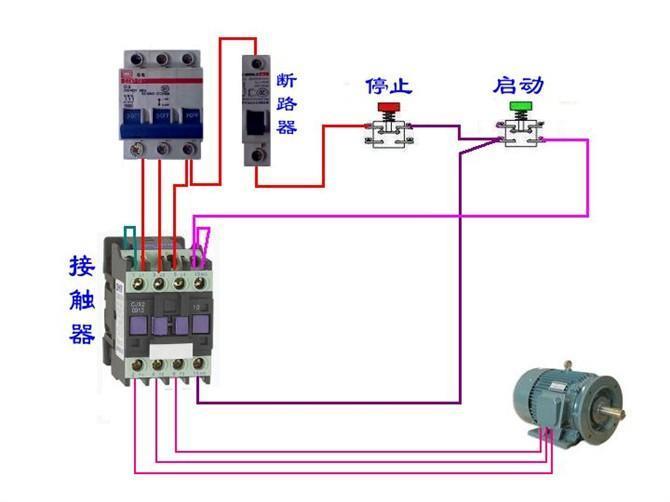

电动机控制电路的分析和设计中,分立元件控制电动机是基础内容,如何正确分析电路和正确接线演示控制结果是电工人员都必须要掌握的。对于复杂的电路,如何轻松掌握电机控制线路的接线方法,即先接主回路,再根据控制回路先把相关的按钮部分接好,再由按钮向外展开接线,先接主通道,再接并联回路,最后接电源。
