轮扣脚手架技术规范

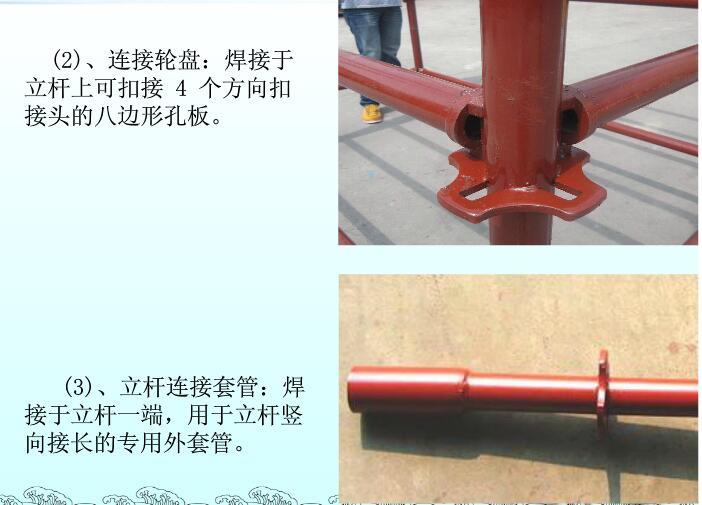

轮扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，其主要特点是：1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。

一、轮扣脚手缺点：

1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整和不进行混凝土硬化的地面上；

2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。本工程使用条件例如：零层板为180厚C30钢筋混凝土板作为一层7.3米高支模支架的基础,具备轮扣式脚手架的搭设条件。

二、轮扣脚手施工要点

1、前期应做好支撑体系的专项施工方案设计，并由总包单位放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。

2、轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。

3、轮扣式脚手架宜使用同一标高的梁板底板的标高范围，对于高度和跨度较大的单一构件支承架使用时对横杆进行拉力和立杆轴向压力（临界力）的验算，确保架体的稳定性和安全性。

4、架体搭设完成后要加设足够的剪刀撑，在顶托与架体横杆300-500mm之间的距离要增设足够的水平拉杆，使其整体稳定性得到可靠的保证；

三、轮扣式支撑体系技术交底工作

在轮扣式支撑体系架子搭设前，应该对工人进行新工艺的技术交底工作，交底的重点如下； 1.轮扣式支撑体系扣件必须插牢固，保证不能自拔。 2.按规范要求（架体高度超过4个步距）每隔五跨设置剪刀撑。 3.可调支座伸出最顶层水平杆的距离小于650mm。 4.作为扫地杆的最底层水平杆高度小于550mm。了解更多可关注脚手架协会公众号chinarongzuwang
