如何使用测试仪调试距离保护，妈妈再也不怕我不会短路计算了
1.1. 突变量距离保护
注：1、特殊说明：
1、突变量距离的整定阻抗为线路全长的40％，“工频变化量距离保护”的目的是为了保证出口近端故障的快速切除，不要求当“故障阻抗”小于整定定值的95%的时候可靠动作，一般试验条件下，动作范围为30％的线路全长。
2、试验中需避开TV断线，否则会闭锁保护。
试验方法：

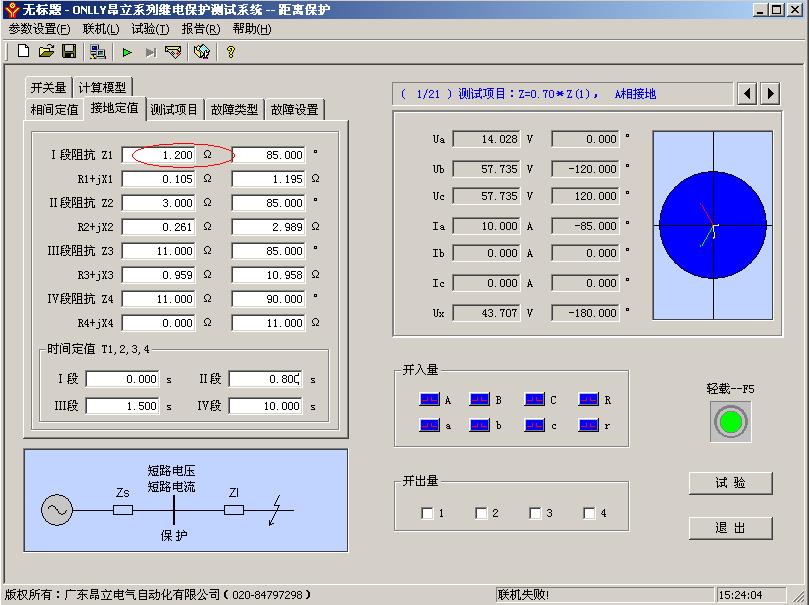

仅投“距离一段”硬压板，整定保护定值控制字中“投工频变化量距离”置1、线路正序阻抗＝4欧姆。模拟正方向单相接地故障， 装置“工频变化量距离动作”。 试验参数设置如下图：“I段阻抗”按线路正序阻抗的30%设定为1.2。其他设置同阶段时距离保护相同。
1.2. 相间距离方向保护
注意：相间距离一二三段固定电流门槛值分别为0.4In、0.4In、0.2In。
相间距离三段动作后会闭锁重合闸。
“相间距离二段三跳闭重”控制字投入时，动作后闭锁重合闸。
In＝5A，
压板和控制字：投入距离保护压板和相间距离保护相关控制字。

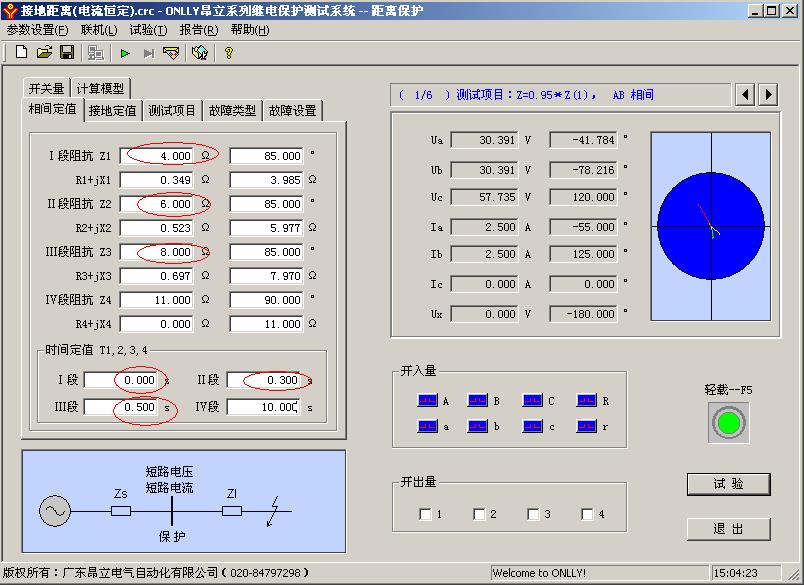

整定值： 相间Ⅰ段阻抗4Ω、相间Ⅱ段阻抗6Ω、相间Ⅲ段阻抗8Ω；时限分别为0，0.3，0.5秒；线路阻抗角85°，零序电抗补偿系数Ko=0.67。
实验仪设置如下图示
分别将各段阻抗整定和装置一致，时间定值和装置一致。

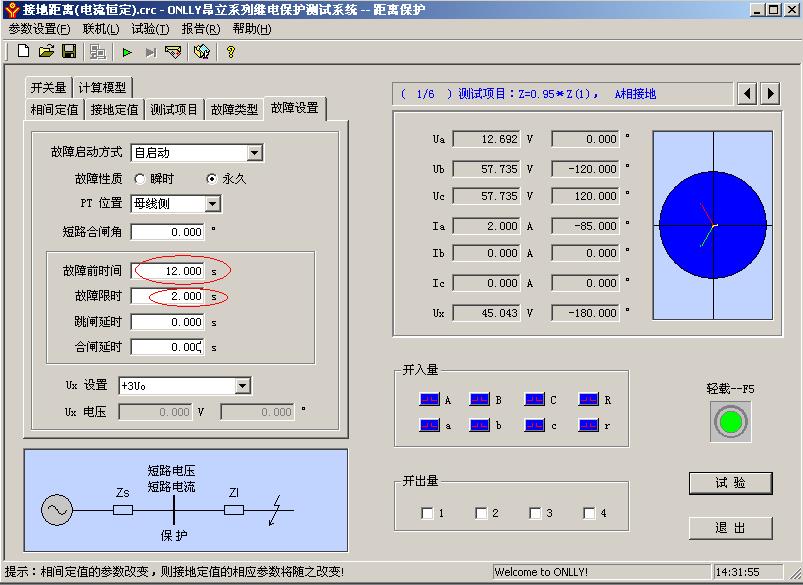

故障前时间需大于TV断线电压恢复后复归时间10秒，故可设置为12秒，故障限时大于第三段保护时限即可。
注意：一段电流需大于接地距离固定门槛值0.4In，二段电流需大于接地距离固定门槛值0.4In，三段电流需大于接地距离固定门槛值0.2In，In＝5A，故可分别设为2.5、2.5、2A。
接地距离试验时候选择A、B、C相接地，相间距离保护试验时选择AB、BC、CA相间即可。
模拟正方向故障时候选择“正向故障”，模拟反方向故障时候选择“反向故障”。

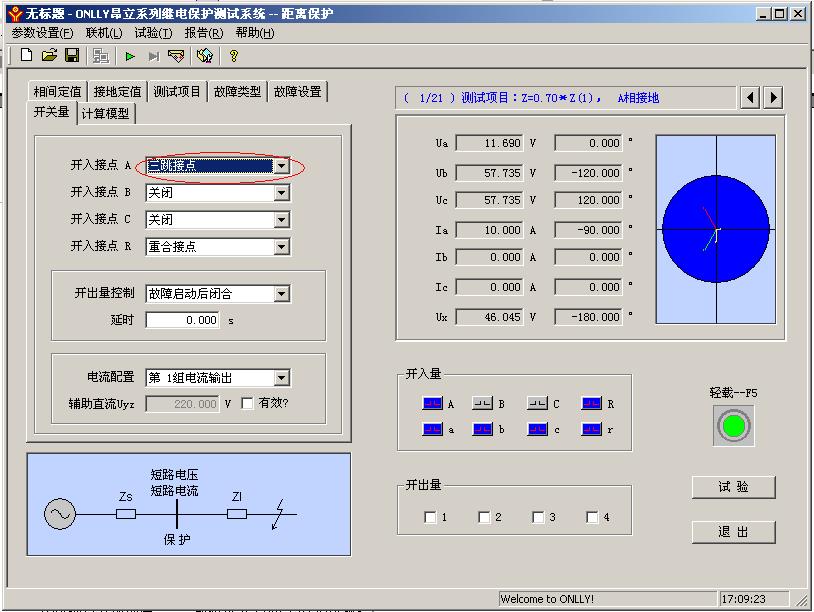

开入接点应该选“三跳方式”，如选“单跳方式”，会报“三跳失败发永跳”

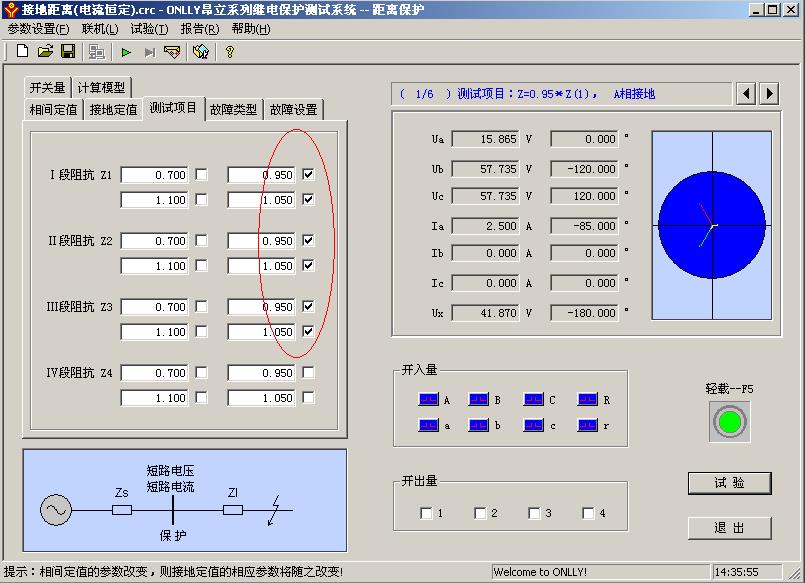

测试项目分别选择一二三段阻抗0.95和1.05倍试验。
开始试验，装置“一段相间距离保护动作”－0.95倍一段阻抗、“二段相间距离保护动作”－1.05倍一段阻抗、“二段相间距离保护动作”－0.95倍二段阻抗、“三段相间距离保护动作”－1.05倍二段阻抗、“三段相间距离保护动作”－0.95倍三段阻抗、1.05倍三段阻抗保护不动作；依次动作。
1.3. 接地距离方向保护
注意：接地距离一二三段固定电流门槛值分别为0.4In、0.4In、0.2In。
接地距离三段动作后会闭锁重合闸。
“接地距离二段三跳闭重”控制字投入时，动作后闭锁重合闸。

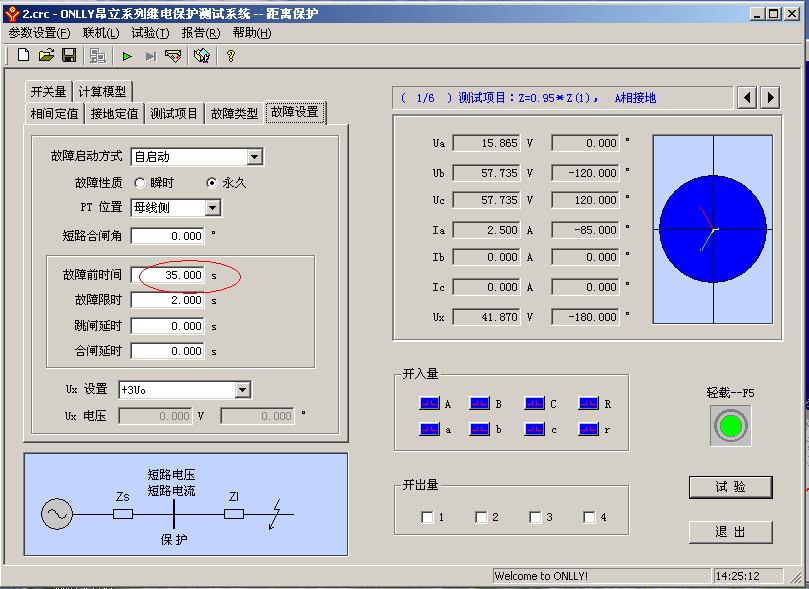

注意：接地距离I段单相故障单跳；接地II段单相故障单跳，两相以上故障三跳，当“距离II段闭重”控制字投入时，三跳；接地III段三跳。当重合闸投入时，若重合闸未充好电，任何故障都三跳，因此此试验时需将故障前时间适当加大（T>TV断线复归时间10S+重合闸充电时间20S），使重合闸充电成功，方能保证正确的跳闸方式。
In＝5A，
压板和控制字：投入距离保护压板和接地距离保护相关控制字。
整定值： 接地Ⅰ段阻抗4Ω、接地Ⅱ段阻抗6Ω、接地Ⅲ段阻抗8Ω；时限分别为0，0.3，0.5秒；线路阻抗角85°，零序电抗补偿系数Ko=0.67。
实验仪设置如下图示
分别将各段阻抗整定和装置一致，时间定值和装置一致。
故障前时间需大于TV断线电压恢复后复归时间10秒，故可设置为12秒，故障限时大于第三段保护时限0.5即可。
注意：一段电流需大于接地距离固定门槛值0.4In，二段电流需大于接地距离固定门槛值0.4In，三段电流需大于接地距离固定门槛值0.2In，In＝5A，故可分别设为2.5、2.5、2A。

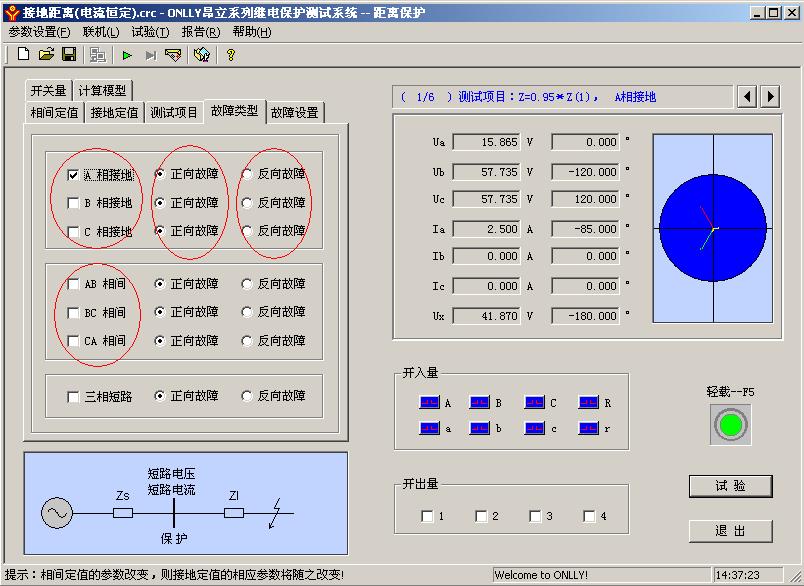

接地距离试验时候选择A、B、C相接地，相间距离保护试验时选择AB、BC、CA相间即可。
模拟正方向故障时候选择“正向故障”，模拟反方向故障时候选择“反向故障”。
测试项目分别选择一二三段阻抗0.95和1.05倍试验。
开始试验，装置“一段接地距离保护动作”－0.95倍一段阻抗、“二段接地距离保护动作”－1.05倍一段阻抗、“二段接地距离保护动作”－0.95倍二段阻抗、“三段接地距离保护动作”－1.05倍二段阻抗、“三段接地距离保护动作”－0.95倍三段阻抗、1.05倍三段阻抗保护不动作；依次动作。
